H74W薄型對夾止回閥
H74W薄型對夾止回閥是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 止回閥
H74W薄型對夾止回閥是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。
產品型號：H74W/H
公稱通徑：DN50-DN600
公稱壓力：1.0MPa-4.0MPa、10K、150LB-600LB
適用介質：水、氣、油
適用溫度：-20℃-425℃
閥體材質：碳鋼、不銹鋼等
設計標準 | GB/T12221、API6D、API594 |
結構長度標準 | GB/T9113、JB/T79、ASME B16.5、ASME B16.47 |
檢驗與試驗標準 | JB/T9092、GB/T13927、API598、API6D |

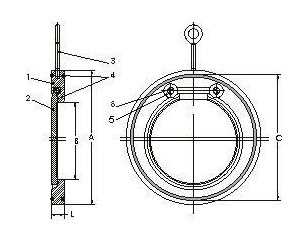

部件名稱 | 材質 |
閥體 | WCB、304、316、316L |
"O"型密封圈 | 丁腈橡膠、氟橡膠 |
閥板 | 304、316、316L |
"O"型密封圈 | 丁腈橡膠、氟橡膠 |
吊鉤 | 304 |
小壓蓋 | 304、316、316L |
彈簧軸 | 304、316、316L |
開槽半沉頭螺釘 | 304、316、316L |
大壓蓋 | 304、316、316L |
開槽半沉頭螺釘 | 304、316、316L |
彈簧 | 304、316、316L |
型號 | 公稱壓力PN(mm) | 試驗壓力 PS(Mpa) | 適用溫度℃ | 適用介質 | ||
殼體 | 密封 | 硬密封 | 軟密封 | 油、水、酸堿等液體 | ||
H74-10 | 1.0 | 1.5 | 1.1 | ≤400 | ≤120 | |
H74-16 | 1.6 | 2.4 | 1.76 | |||
H74-25 | 2.5 | 3.75 | 2.75 | |||
H74-40 | 4.0 | 6.0 | 4.4 | |||
公稱通徑 DN(mm) | 尺寸 | ||||||
d | L | D | |||||
| - | - | PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||
50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 |
65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 |
80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 |
100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 |
125 | 95 | 16 | 26 | 194 | 194 | 186 | 186 |
150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 |
200 | 140 | 29 | 43 | 275 | 275 | 286 | 293 |
250 | 188 | 29 | 43 | 330 | 331 | 343 | 355 |
300 | 216 | 38 | 50 | 380 | 386 | 403 | 420 |
350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 |
400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 |
450 | 356 | 51 | 62 | 541 | 558 | 567 | 574 |
500 | 406 | 65 | 80 | 596 | 620 | 627 | 631 |
600 | 482 | 70 | 90 | 698 | 737 | 734 | 750 |
