閘閥

Z41H法蘭閘閥

Z41H法蘭閘閥閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。

在線訂購

產品詳情

Z41H法蘭閘閥產品說明

產品型號：Z41H

產品口徑：DN15-600mm

產品壓力：1.6-16MPa

產品材質：鑄鐵、鑄鋼、不銹鋼

驅動方式為手動、氣動、電動、齒輪傳動

結構形式：為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

適用溫度：-20℃-180℃

適用介質：水、氣、油

Z41H法蘭閘閥產品優點

1．流體阻力小，密封面受介質的沖刷和侵蝕小。

2．開閉較省力。

3．介質流向不受限制，不擾流、不降低壓力。

4．形體簡單，結構長度短，制造工藝性好，適用范圍廣。閘閥的種類：按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為：?jiǎn)伍l板式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

Z41H法蘭閘閥執行標準

設計規范	GB/T 12234
結構長度	GB/T 12221
連接法蘭	JB/T 79
試驗與檢驗	JB/T 9092
壓力/溫度	GB/T 9131
產品標識	GB/T 12220

Z41H法蘭閘閥性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度(℃)	適用介質
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

Z41H法蘭閘閥主要零件材質

閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

Z41H法蘭閘閥外形尺寸

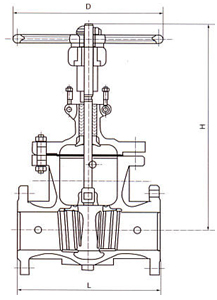

Z41H法蘭閘閥(圖1)

1.6MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

2.5MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

4.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
