閥座直徑

1.5

2

3

4

5

6

7

8

9

10

11

12

15

額定流量系數KV

0.025

0.05

0.08

0.12

0.20

0.32

0.50

0.80

1.00

1.40

1.55

1.85

2.23

允許壓差(MPa)

≤公稱壓力

公稱壓力(MPa)

1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0

配用執行器型號

ZHA/B-11

額定行程

8

10

12

閥蓋形式

標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)

壓蓋形式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

閥芯形式

單座式

流量特性

等百分比、直線性

執行器型號

ZHA/B-11

有效面積(cm2)

200

行程

10、16

彈簧范圍(KPa)

20～100（標準）、20-60、60-100、40-200、80-240

膜片材料

丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力

140～400KPa

氣源接口

RC1/4"

環境溫度

-30～+70℃

可配附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式

氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

閥座

304

304

316

316L

閥芯

304

304

316

316L

閥蓋

WCB

304

316

316L

閥桿

304

304

316

316L

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

填料壓蓋

WCB

304

316

316L

基本誤差%

±5.0

±1.0

回差%

3.0

1.0

死區%

3.0

0.4

始終點偏差%

氣開

始點

±2.5

±1.0

始點

±5.0

±1.0

氣關

始點

±5.0

±1.0

終點

±2.5

±1.0

額定行程偏差%

≤2.5

泄露量L/h

0.01%×閥額定容量

可調范圍R

30：1

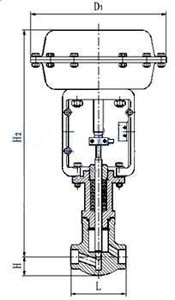

G3/8“

1.5～15

95

30

130

350

230

G1/2“

1.5～15

95

30

130

350

230

G3/4“

1.5～15

110

30

130

350

230

G1“

1.5～15

110

30

130

350

230
