法蘭連接

GB/T 9113 ASME B16.5

試驗與檢驗

GB/T 13927 API 598 API 6D

球體、閥桿

2Crl3

lCr18Ni9Ti

0Cr18Ni9（304）

0Cr18Ni9（304L）

1Cr18Ni2Mo2（316）

0Cr17Ni2Mo2（316）

0Cr17Ni2Mo2（316L）

密封圈

聚四氟乙烯　　　對位聚苯

填料、墊圈

V型聚四氟乙烯　　柔性石墨環　　聚四氟乙烯片　　柔性石墨復合墊

適用工況

適用介質

重油、膠類等

硝酸腐蝕性介質

強氧化性介質

醋酸等腐蝕性介質

尿素等腐蝕性介質

適用溫度

-28-300℃

配管法蘭

JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212

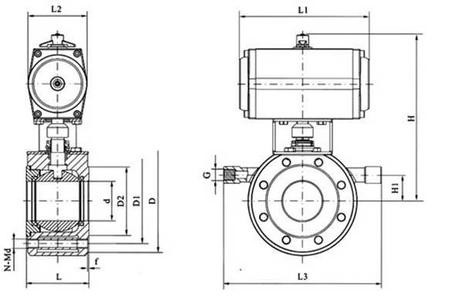

d

L

L1

L2

L3

H

H1

G

D

D1

D2

f

N-Md

15

14

35

140/178

62/75

150

170/176

15

1/2″

90

65

45

2

4-M14

20

19

38

140/178

62/75

160

175/181

20

1/2″

100

75

55

2

4-M14

25

25

42

140/214

62/91

190

180/214

20

1/2″

110

85

65

2

4-M14

32

29

50

164/214

75/91

210

215/243

25

1/2″

130

100

78

3

4-M18

40

38

60

164/246

75/101

230

225/263

30

1/2″

145

110

85

3

4-M18

50

48

70

190/295

91/112

250

248/274

30

1/2″

160

125

100

3

4-M18

65

64

95

210/295

101/112

270

258/284

45

1/2″

180

145

120

3

4/8-M18

80

76

118

247/395

112/139

300

300/326

50

1/2″

190

160

135

3

8-M18

100

95

140

276/478

127/176

340

315/370

70

1″

215/230

180/190

155/160

3

8-M18/20

125

112/118

175/195

348/562

159/206

360

375/440

80

1″

245/270

210/220

185/188

3

8-M18/24

150

135/150

210/260

378/724

176/228

420

428/500

95

1″

280/300

240/250

210/218

3

8-M22/24
