U型過濾器
U型過濾器是輸送介質管道上不可缺少的一種裝置之一。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 過濾器
產品口徑：DN15-600mm
產品壓力：1.6-6.4MPa
產品材質：鑄鋼、不銹鋼
適用介質：蒸汽、空氣、水、油品等
適用溫度：-20℃-425℃
閥體材質：鑄鋼、碳鋼、不銹鋼等
連接方式：法蘭連接、螺紋連接
零件名稱 | 材料 |
閥體 | 碳鋼、不銹鋼 |
濾網蓋 | 碳鋼、不銹鋼 |
濾芯網 | 不銹鋼 |
墊片 | 柔性石墨 |
型號 | (MPa) | (℃) | 濾網目數 | 適用介質 |
YG—W | 2.0 | 300 | 20～150 | Steam，Air，Water，Oil |
YG—F | 5．O | 425 | 20～150 | 蒸汽、空氣、水、油 |

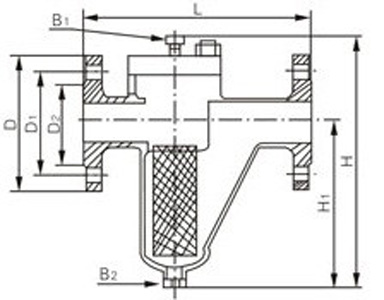

型號 | (DN)公稱通徑 | (mm)外形尺寸 | ||
A | L | H | ||
UG型一A | 10 | 150 | 80 | 125 |
15 | 150 | 80 | 125 | |
20 | 180 | 100 | 153 | |
25 | 180 | 100 | 153 | |
40 | 200 | 155 | 304 | |
50 | 300 | 155 | 340 | |
65 | 340 | 220 | 380 | |
80 | 400 | 250 | 420 | |
100 | 500 | 295 | 502 | |
150 | 600 | 335 | 650 | |
200 | 786 | 395 | 770 | |
UG型一B | (DN)公稱通徑 | (mm)外形尺寸 | ||
L | H1 | H2 | ||
15 | 270 | 90 | 145 | |
20 | 270 | 90 | 145 | |
25 | 270 | 90 | 145 | |
32 | 320 | 125 | 175 | |
40 | 320 | 125 | 175 | |
50 | 320 | 125 | 175 | |
65 | 430 | 140 | 220 | |
80 | 430 | 140 | 220 | |
100 | 430 | 140 | 220 | |
125 | 460 | 160 | 235 | |
150 | 460 | 170 | 235 | |
200 | 460 | 190 | 235 | |
