流量系數Kv

21

38

72

112

170

273

384

512

940

1452

2222

3589

5128

7359

公稱壓力(MPa)

PN1.6、2.5、4.0、6.4、10.0MPa

泄漏量

軟密封：零泄漏；硬密封：≤額定流量的10-5

閥體形式

兩段式閥體(浮動球體)

兩段式閥體(固定球體)

閥芯形式

"O"型球形閥芯

密封填料

聚四氟乙烯(PTFE)、金屬石墨纏繞墊片

連接形式

法蘭、焊接、螺紋

流量特性

快開特性

可調范圍

DN15-65

DN80-300

250:1

350:1

基本誤差

±1%

死區

≤1%

回差

≤1%

適用溫度

密封面

PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

醋酸等腐蝕介質

尿素等腐蝕性介質

試驗壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封試驗

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

氣密試驗

0.5～0.7

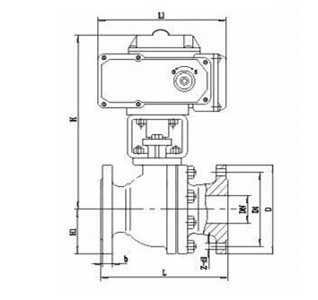

L

D

D2

D1

B

H

L1

Z-d

15

130

95

65

45

14

176

161

4-14

20

140

105

75

55

14

180

161

4-14

25

150

115

85

65

14

182

161

4-14

32

165

135

100

78

16

188

161

4-14

40

180

145

110

85

16

198

161

4-18

50

200

160

125

100

16

198

161

4-18

65

200

180

145

120

18

222

188

4-18

80

250

195

160

135

20

237

188

8-18

100

280

215

180

155

20

281

268

8-18

125

320

245

210

185

22

300

268

8-18

150

360

280

240

210

24

300

268

8-23

200

400

335

295

265

26

368

268

12-23

250

533

405

335

320

30

418

268

12-25
