Q977F電動V型對夾球閥的閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將限位切斷，防止卡死。
產品型號：VQ977F、VQ977H
產品口徑：DN25-300mm
產品壓力：1.6-6.4MPa
產品材質：鑄鋼、不銹鋼
零件名稱 | 材質 | |
閥體、閥蓋 | WCB | CF 8 |
密封圈 | 2Cr13+氮化 | 304+氮化 |
球體 | 2Cr13+硬格 | 304+硬格 |
閥座、閥桿 | 2Cr13 | 304 |
墊片 | 柔性石墨+不銹鋼 | 柔性石墨+不銹鋼 |
雙頭螺柱 | 35CrMoA | 1Cr18Ni9Ti |
公稱壓力 | 試驗壓力（MPa) | 適用介質 | 適用溫度 | |
殼體試驗 | 密封試驗 | |||
1.6 | 2.4 | 1.76 | 水、油、氣及高粘度，含纖維、固體顆粒等介質 | -28℃～≤550℃ |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
應用規范 | 連接法蘭 | JB79-59 GB9113 HG20592-97 ANSI B16.5 | ||
檢驗試驗 | JB/T9092-99 API 598 | |||

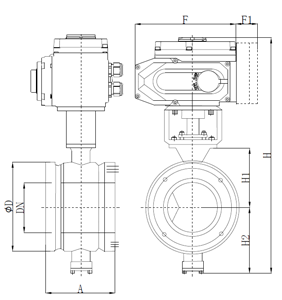

公稱或壓力級 | 公稱口徑 | 尺寸 | |||||||
（mm） | W | L | W1 | L1 | d | d1 | H1 | H | |
PN1.6MPa | 25 | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
40 | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
50 | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
65 | 80 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
80 | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
100 | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
125 | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
150 | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
200 | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
250 | 240 | 297 | 90 | 148.5 | 326 | 259 | 252 | 420 | |
300 | - | 338 | - | 169 | - | 300 | 270 | 510 | |
PN2.5MPa | 25 | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
40 | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
50 | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
65 | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
80 | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
100 | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
125 | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
150 | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
200 | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
250 | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
300 | - | 338 | - | 169 | - | 300 | 270 | 510 | |
ClASS150 | 25 | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
40 | 65 | - | 25 | - | 82 | 49 | 63 | 205 | |
50 | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
65 | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
80 | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
100 | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
125 | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
150 | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
200 | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
250 | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
300 | - | 338 | - | 169 | - | ||||
