Q911F電動不銹鋼絲扣球閥
Q911F電動不銹鋼絲扣球閥用于兩位切斷、調節的場合。用于截斷或接通管路中的介質。
首頁 > 產品展示 > 球閥 > 電動球閥
產品型號:Q911F
產品口徑:DN15-100mm
產品壓力:1.6-6.4MPa
產品材質:鑄鐵、鑄鋼、不銹鋼
設計和制造標準按照 | ASME B16.34 |
壁厚標準 | AS,E B16.34 |
螺紋標準按照 | JIS B 0203,ISO 7/1 |
對焊標準 | B16.25 |
承插焊標準 | ASME B16.11 |
檢測標準 | MSS SP-110,EN 12266 |
| 電動執行器 | 普通開關型、無源觸點開關型 |
| 電位計型帶電阻輸出 | |
| 電位計型帶4-20mA | |
| 調節型輸入輸出4-20mA | |
| 防爆電動執行器 | EX dⅡBT4 EX d11 CT6 |
| 調節型、開關型 | |
| 電壓 | AC220V AC110V AC380 |
| DC12V DC24V DC110V | |
| 公稱通徑 | DN15-100mm |
| 公稱壓力 | 1.6-6.3MPa |
| 適用溫度 | PTFE:-30~+180℃ |
| PPL:-30~+250℃ | |
| 連接方式 | 螺紋式 |
| 閥體結構 | 三塊式、二片式、一片式 |
| 閥體材質 | 304、316、316L |
| 閥板材質 | 304、316、316L |
| 閥座襯里 | PTFE、PPL |
| 適用介質 | 蒸汽、水液,氣體等 |
| 零件名稱 | 材質 | |
| 不銹鋼 | 碳鋼 | |
| 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 螺母 | 不銹鋼SS304 | FCD45 |
| 墊圈 | 不銹鋼SS304 | FCD45 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼SS304 | B7 |
| 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 填料壓蓋螺母 | 不銹鋼SS304 | FCD45 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不銹鋼SS304 | |

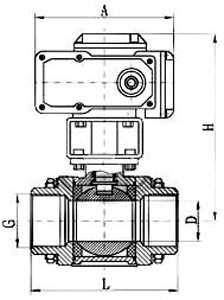

公稱通徑 | 內螺紋連接 | 對焊連接 | |||||||
inch | D | L(mm) | H | B | 重量(Kg) | 尺寸 | 重量 | ||
L | D1 | D2 | |||||||
3/8 | 10 | 60 | 57 | 95 | 0.34 | 70 | 10 | 18 | 0.32 |
1/2 | 15 | 75 | 68 | 110 | 0.47 | 75 | 15 | 24 | 0.48 |
3/4 | 20 | 80 | 70 | 110 | 0.68 | 90 | 20 | 28 | 0.68 |
1 | 25 | 90 | 80 | 140 | 1.2 | 100 | 25 | 34 | 1.2 |
11/4 | 32 | 110 | 85 | 140 | 1.9 | 110 | 32 | 41 | 1.9 |
11/2 | 38 | 125 | 100 | 180 | 2.7 | 128 | 38 | 49 | 2.7 |
2 | 50 | 144 | 110 | 180 | 3.9 | 154 | 50 | 62 | 3.8 |
21/2 | 64 | 186 | 130 | 200 | 7.1 | 193 | 64 | 78 | 7.0 |
3 | 78 | 206 | 150 | 250 | 11.5 | 222 | 78 | 94 | 11.4 |
4 | 98 | 240 | 170 | 250 | 20.5 | 273 | 98 | 124 | 20.3 |
