電動蝶閥

D941X電動襯膠法蘭蝶閥

D941X電動襯膠法蘭蝶閥是通過電動執行器正反轉旋轉90°慢開式，操作簡單。

在線訂購

產品詳情

D941X電動襯膠法蘭蝶閥產品說明

產品型號：D941X/J

公稱通徑：DN50-DN400

公稱壓力：1.6MPa-2.5MPa

適用溫度：-20℃-120℃

適用介質：水、油、蒸汽等

閥體材質：球墨鑄鐵、碳鋼、不銹鋼

連接方式：法蘭連接

D941X電動襯膠法蘭蝶閥設計標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-1992;JB/T9092-1999

D941X電動襯膠法蘭蝶閥電動執行器參數

外殼	鋁合金外殼，防水級別：IP67	電機電源	110/220VAC、380/440VAC、50、60Hz
電機	鼠籠式異步電動機	限位開關	2×開/關,SPDT,250VAC 10A
行程	90°-270°±10°	失效保護/操作溫度	內置熱保護,開120℃±5℃/關97℃±15℃
指示器	連續的位置指示	手動操作	機械手柄
機械限位	2個外部調整螺栓	干燥器	7-10W(110/220VAC)防冷凝
環境溫度	-20℃-70℃	潤滑	鋁基潤滑脂(EP型)

D941X電動襯膠法蘭蝶閥主要性能參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

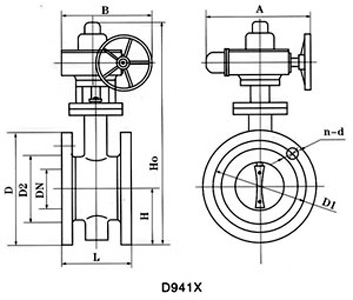

D941X電動襯膠法蘭蝶閥外形尺寸

D941X電動襯膠法蘭蝶閥(圖1)

公稱通徑 mm	長度	外形尺寸 (參考值)				連接尺寸 (標準值)												重量kg
	長度	外形尺寸 (參考值)				0.6MPa				1.0MPa				1.6MPa
	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	13
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	14
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	15.5
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	19.5
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	25.5
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	28.5
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	48
250	250	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	270	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	290	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	310	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	140
450	330	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	180
500	350	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	215
600	390	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	290
700	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	560
800	470	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	910
900	510	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1500
1000	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1750
1200	630	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2180
1400	710	910	2310	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2400
1600	790	1030	2595	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	2870
1800	870	1140	2810	1100	980	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	3380
2000	950	1250	3100	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	4010
